Fabricant professionnel de réservoirs de stockage de liquides cryogéniques

Xinxiang Jiale est un fabricant professionnel d'équipements cryogéniques spécialisé dans la conception et la production de réservoirs de stockage de liquides cryogéniques-de haute qualité pour l'oxygène, l'azote, l'argon et d'autres gaz industriels, fournissant des solutions de stockage fiables-isolées sous vide pour les clients mondiaux.

Introduction
Un réservoir de stockage de liquide cryogénique est un récipient sous pression isolé sous vide-avec un récipient intérieur en acier inoxydable, une coque extérieure en acier au carbone et un système d'isolation avancé conçu pour stocker et fournir en toute sécurité des gaz liquéfiés à des températures ultra-basses avec une perte par évaporation minimale.

Réservoir de stockage LO₂
Les réservoirs de stockage LO₂ sont des récipients cryogéniques propres à l'oxygène-avec une isolation thermique multi-couche pour éviter la contamination et contrôler l'ébullition-, offrant ainsi...

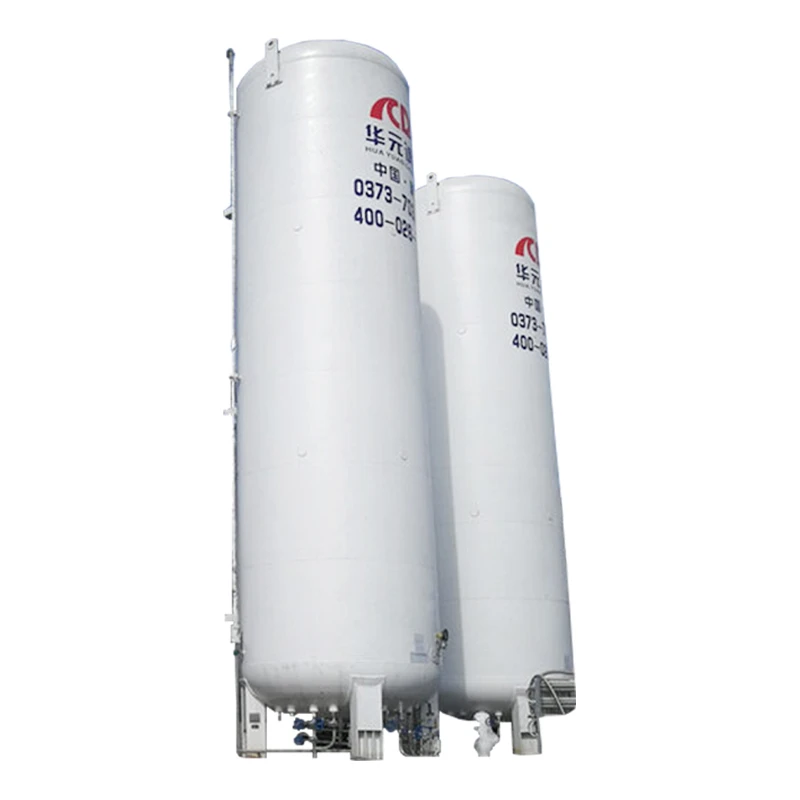

Réservoir de stockage LN
Les réservoirs de stockage LN sont des récipients cryogéniques conçus pour l'azote liquide ou le GNL de haute-pureté. Dotés de faibles taux d'évaporation (BOR) et d'une isolation thermique...

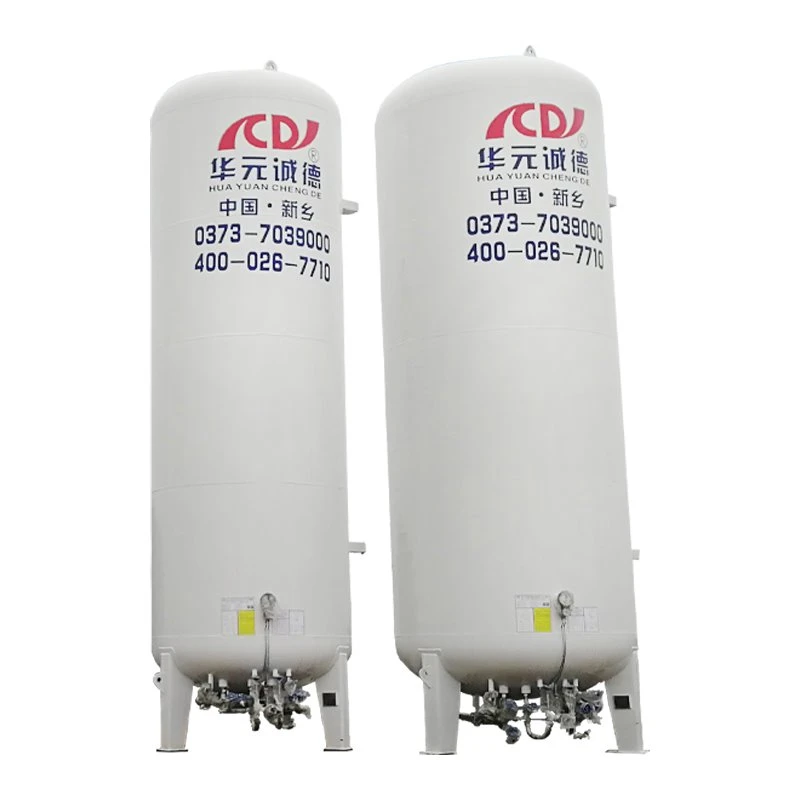

Réservoir de stockage LAR
Les réservoirs de stockage LAR sont des récipients sous pression cryogéniques conçus pour le stockage à -196 degrés. Dotés d'une isolation sous vide-perlite pour minimiser l'ébullition-, ils...

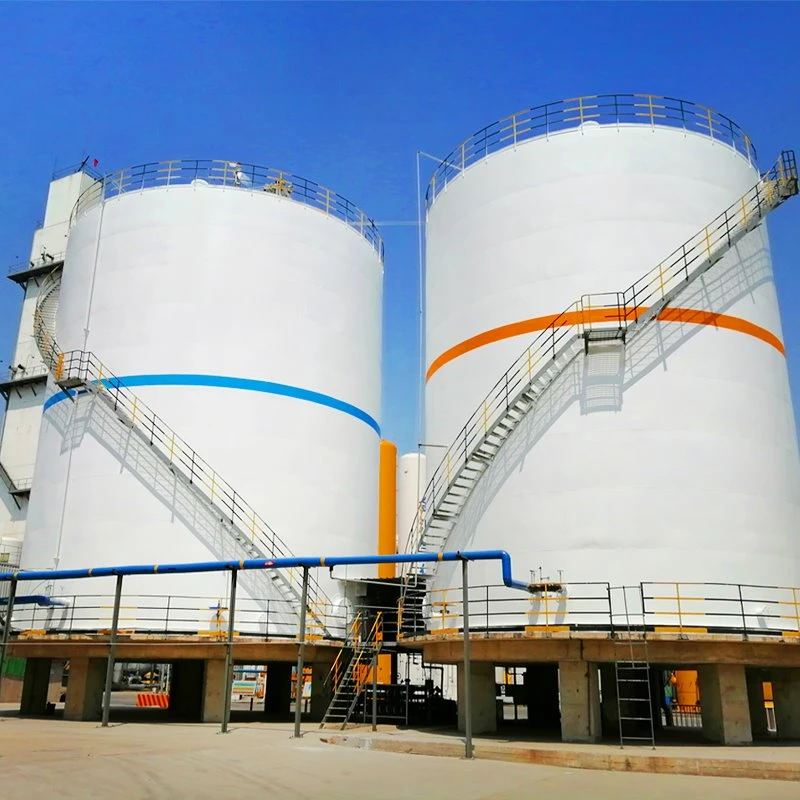

Réservoir de stockage à fond plat-
Les réservoirs de stockage à fond plat-sont de grands navires industriels ancrés à des fondations en béton pour le stockage de liquides en vrac, offrant une efficacité de volume élevée et un...

Types de réservoirs de stockage de liquides cryogéniques

Oxygène liquide (réservoir de stockage LO₂)

Doté d'une isolation en poudre sous vide double-, de marges de sécurité élevées et de taux d'évaporation ultra-faibles à −183 degrés pour la fabrication de l'acier, le soudage des métaux et l'approvisionnement en oxygène médical.

Azote liquide (réservoir de stockage LN₂)

Conçu pour une efficacité thermique élevée et une stabilité de stockage à long terme à −196 degrés, idéal pour la fabrication de semi-conducteurs, la congélation d'aliments et le traitement pharmaceutique.

Argon liquide (réservoir de stockage LAr)

Combine la métallurgie de l'acier inoxydable avec un système de contrôle de l'environnement par gaz inerte à −186 degrés pour empêcher l'oxydation lors du soudage spécialisé et de la fabrication de précision.

Réservoir de stockage cryogénique à fond plat-

Structures verticales à grande échelle dépassant les limites standard des récipients sous pression, conçues pour les usines centrales de séparation de l'air et le stockage dans les terminaux de GNL en vrac.

Spécifications techniques

Paramètre	Détails des spécifications
Nom du produit	Réservoir de stockage de liquide cryogénique
Support de stockage	LO₂ / LN₂ / LAr / GNL / CO₂ liquide
Configurations de réservoir	Réservoir de stockage vertical/réservoir de stockage horizontal/réservoir à fond plat
Structure du réservoir	Structure double-isolée sous vide
Matériau du récipient intérieur	Acier inoxydable (SS 304 / SS 316L)
Matériau de la coque extérieure	Acier au carbone de haute qualité-avec apprêt anti-corrosion
Technologie d'isolation	Isolation en poudre sous vide/isolation multi-couches (MLI)
Plage de capacité	1m³ à 500m³ (personnalisable jusqu'à des échelles industrielles plus grandes)
Pression de service	0,8MPa à 2,5MPa (pressions nominales personnalisables disponibles)
Plage de température de conception	−196 degrés à +50 degrés
Normes de conception et certifications	Normes ASME, CE, GB pour les appareils sous pression
Types d'installations	Vertical/Horizontal/Fond Plat

Processus de fabrication et contrôle qualité

Tests de matériaux

Les plaques entrantes en acier inoxydable et en acier au carbone sont soumises à une analyse stricte de la composition chimique, à des tests par ultrasons et à une vérification des propriétés mécaniques.

Soudage automatisé

Les technologies avancées de soudage TIG et MIG automatisées garantissent des joints-sans défauts et de haute-intégrité, capables de résister à des contraintes thermiques extrêmes.

Traitement sous vide

Les réservoirs sont soumis à des tests d'étanchéité rigoureux à l'aide de spectromètres de masse à l'hélium, suivis d'une cuisson à haute -température et d'un pompage sous vide dynamique prolongé pour atteindre le degré de vide requis.

Membrane Separation Nitrogen Generation Equipment

Contrôle qualité

Chaque récipient sous pression est soumis à des tests hydrostatiques, des tests pneumatiques, un examen radiographique des soudures et des contrôles dimensionnels conformément aux normes ASME et CE.

Conception de sécurité et fiabilité

Soupapes de décharge doubles

Équipé de doubles soupapes de sécurité sur le circuit primaire pour permettre un fonctionnement continu même pendant l'entretien ou l'étalonnage de routine.

Disques d'éclatement

Agit comme une protection d'urgence finale contre la surpression-de surpression.

Jauges de niveau et de pression de liquide

Des manomètres différentiels de haute-précision et des capteurs de télémétrie locaux/à distance surveillent en permanence l'état du réservoir.

Sélection stricte des matériaux

L'acier inoxydable austénitique conserve ses propriétés ductiles à des températures cryogéniques, éliminant ainsi complètement les risques de fracture fragile.

Guide d'achat

Identifier le milieu gazeux

Confirmez si vous avez besoin de LO₂, LN₂, LAr, LNG ou CO₂, car les paramètres de nettoyage et de conception des matériaux varient.

Calculer la capacité requise

Évaluez les taux de consommation quotidiens, les demandes de production de pointe, les calendriers logistiques de livraison locaux et les réserves d’urgence obligatoires.

Déterminer la pression de fonctionnement

Faites correspondre la pression de service du réservoir (0,8 MPa à 2,5 MPa) avec les exigences d'entrée de vos vaporisateurs ou du réseau de tuyauterie de votre usine.

Évaluer les contraintes du site

Examinez les dimensions du terrain, les capacités portantes des fondations-et les zones de dégagement pour un accès sécurisé aux camions-citernes.

Options de personnalisation

Capacité et dimensions

Rapports diamètre-/-hauteur personnalisés pour s'adapter aux empreintes restreintes des installations.
Vannes et instrumentation

Intégration de vannes de régulation pneumatiques, de systèmes de télémétrie intelligents et d'unités de surveillance SCADA à distance.
Configurations de tuyauterie

Aménagement sur mesure des lignes de remplissage, des ports de soutirage de gaz, des lignes d'égalisation et des circuits économiseurs.
Finitions de surface

Revêtements spéciaux anti-corrosion de qualité marine-pour les environnements côtiers ou industriels hautement corrosifs.

Installation et entretien

Installation

Les réservoirs doivent être positionnés sur une fondation en béton armé conçue pour supporter le poids total opérationnel, avec un gréage et un nivellement professionnels.

Purge et mise en service

Avant le remplissage initial, le récipient intérieur subit une élimination complète de l'humidité et une purge à l'azote pour éliminer les contaminants.

Entretien courant

Inspection régulière des performances du vide, étalonnage des soupapes de sécurité, contrôles-des manomètres et tests de routine des vaporisateurs.

Foire aux questions

Q : Quel est le taux d'ébullition quotidien typique-de ces réservoirs de stockage cryogéniques ?

R : L'isolation en poudre multicouche-avancée et-à vide élevé maintient le taux de perte par évaporation quotidien normal en dessous de 0,5 % à 1,5 % de la capacité totale en fonction de la taille du réservoir.

Q : Un seul réservoir peut-il être utilisé de manière interchangeable pour différents gaz industriels liquéfiés ?

R : Non, les réservoirs sont dédiés à des fluides spécifiques, car le service d'oxygène nécessite un dégraissage strict-sans huile, tandis que les autres gaz ont des profils thermodynamiques distincts.

Q : Quelles exigences en matière de fondation sont nécessaires avant la livraison du réservoir ?

R : Une dalle en béton armé certifiée conçue selon les codes sismiques locaux et calculée pour supporter le poids opérationnel à pleine charge est requise.

Q : Comment la surveillance à distance des niveaux et de la pression des liquides est-elle gérée ?

R : Les réservoirs peuvent être intégrés à des unités de télémétrie intelligentes qui transmettent des données-en temps réel via des réseaux IoT ou cellulaires à des systèmes SCADA distants.

Q : Quelle est la durée de vie opérationnelle attendue d’un réservoir cryogénique Xinxiang Jiale ?

R : Avec un entretien approprié du vide et un entretien périodique des vannes, ces récipients sous pression sont conçus pour offrir une durée de vie fiable supérieure à 20 ans.

Q : Les services de génie civil et d'installation-sur site sont-ils disponibles dans le monde entier ?

R : Oui, nous fournissons une supervision complète de l'installation, des conseils techniques et une assistance à la mise en service clé en main dans le monde entier par l'intermédiaire de nos équipes d'ingénierie.

Q : Comment le climat ambiant affecte-t-il les performances du réservoir et l'accumulation de pression- ?

R : Des températures ambiantes élevées peuvent augmenter les taux d'auto-pressurisation, qui sont gérés automatiquement à l'aide de circuits de contrôle de pression-intégrés et de vannes économiseuses.

Q : Quels ensembles de pièces de rechange sont recommandés pour un fonctionnement ininterrompu à long terme de l'usine ?

R : Nous vous recommandons de conserver un jeu de secours composé de soupapes de sûreté, de manomètres, de compteurs de niveau différentiel et de joints d'étanchéité primaires sur-site.

Q : Comment fonctionne la logistique de livraison pour les réservoirs verticaux ou horizontaux de grande-capacité ?

R : Les réservoirs sont transportés en toute sécurité via des remorques à plateau spécialisées ou des conteneurs de fret maritime-pour charges lourdes, dans le respect des réglementations de transport internationales strictes.

Q : Quelles conditions de garantie et quels-protocoles d'assistance après-vente sont fournis ?

R : Nous offrons une garantie de fabrication standard complète couvrant l'intégrité structurelle et les performances du vide, appuyée par une assistance technique à distance 24h/24 et 7j/7.

En tant que l’un des fabricants et fournisseurs de réservoirs de stockage de liquides cryogéniques les plus professionnels en Chine, nous nous distinguons par des produits de qualité et un bon service. Soyez assuré d’acheter un réservoir de stockage de liquide cryogénique durable à vendre ici dans notre usine. Nous acceptons également les commandes personnalisées.
